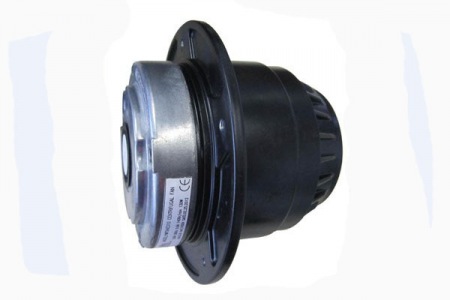

带法兰外转子风机电机
1.产品简介
92系列带法兰外转子风机电机是额定电压有220V和120V的带法兰外转子风机电机。电机极数有2极和4极两种可供选择，根据定子铁芯的叠厚可分为15mm，25mm，35mm和42mm四种，最高转速可达到2800rpm。产品通过了UL和CE认证，具有参数范围广、运行平稳可靠等优点，与离心风轮相配套，组成离心风机，广泛用于消防风机、新风系统、热交换器、抽油烟机、空气净化器、空气过滤器、冷风机等设备上。
2.技术参数
| 型号 Model | 额定电压Voltage V | 频率Frequency Hz | 额定电流Current A | 输入功率 Input Power W | 转速Speed RPM | 电容Capacitor μF | 净重Netweight Kg | 曲线 Curve |
| YWF-2E-92-15 | 220 | 50 | 0.25 | 55 | 2300 | 2 | 1.0 | 1 |
| 120 | 60 | 0.65 | 75 | 2500 | 8 | 1.0 | a | |
| YWF-4E-92-15 | 220 | 50 | 0.2 | 55 | 1200 | 1.5 | 1.0 | 2 |
| 120 | 60 | 0.35 | 40 | 1700 | 5 | 1.0 | b | |
| YWF-2E-92-25 | 220 | 50 | 0.4 | 80 | 2400 | 3 | 1.5 | 3 |
| 120 | 60 | 1.05 | 120 | 2800 | 10 | 1.5 | c | |
| YWF-4E-92-25 | 220 | 50 | 0.3 | 65 | 1250 | 2 | 1.5 | 4 |
| 120 | 60 | 0.55 | 65 | 1600 | 8 | 1.5 | d | |
| YWF-2E-92-35 | 220 | 50 | 0.65 | 145 | 2500 | 4 | 2.0 | 5 |
| 120 | 60 | 1.75 | 210 | 2500 | 16 | 2.0 | e | |
| YWF-4E-92-35 | 220 | 50 | 0.45 | 100 | 1300 | 3 | 2.0 | 6 |
| 120 | 60 | 0.85 | 100 | 1550 | 10 | 2.0 | f | |
| YWF-2E-92-42 | 220 | 50 | 0.97 | 215 | 2500 | 6 | 2.2 | 7 |
| 120 | 60 | 2 | 235 | 2600 | 24 | 2.2 | g | |
| YWF-4E-92-42 | 220 | 50 | 0.6 | 130 | 1250 | 5 | 2.2 | 8 |
| 120 | 60 | 1.2 | 140 | 1500 | 20 | 2.2 | h |

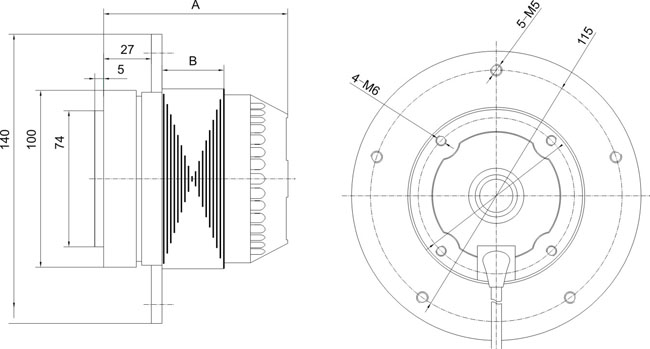

3.结构图纸
4.扭矩图
A. 2P-220V/50Hz扭矩

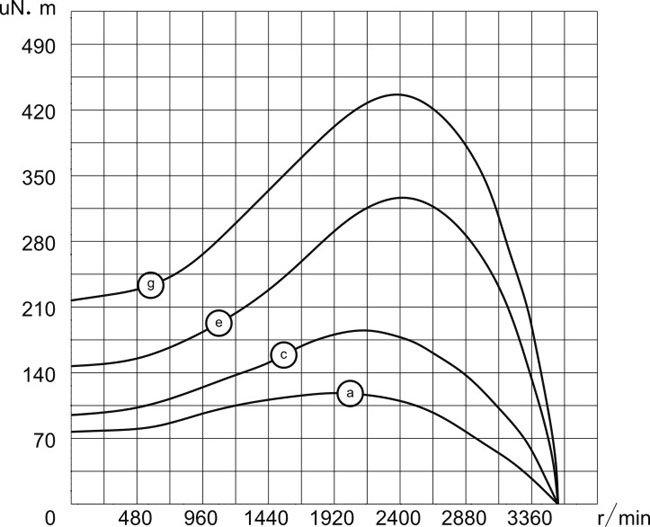

B. 2P-120V/60Hz扭矩

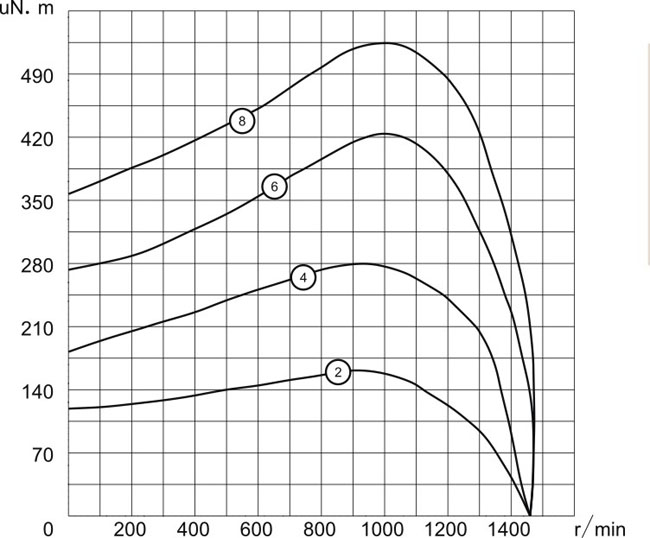

C. 4P-220V/50Hz扭矩
D. 4P,120V/60Hz扭矩图
